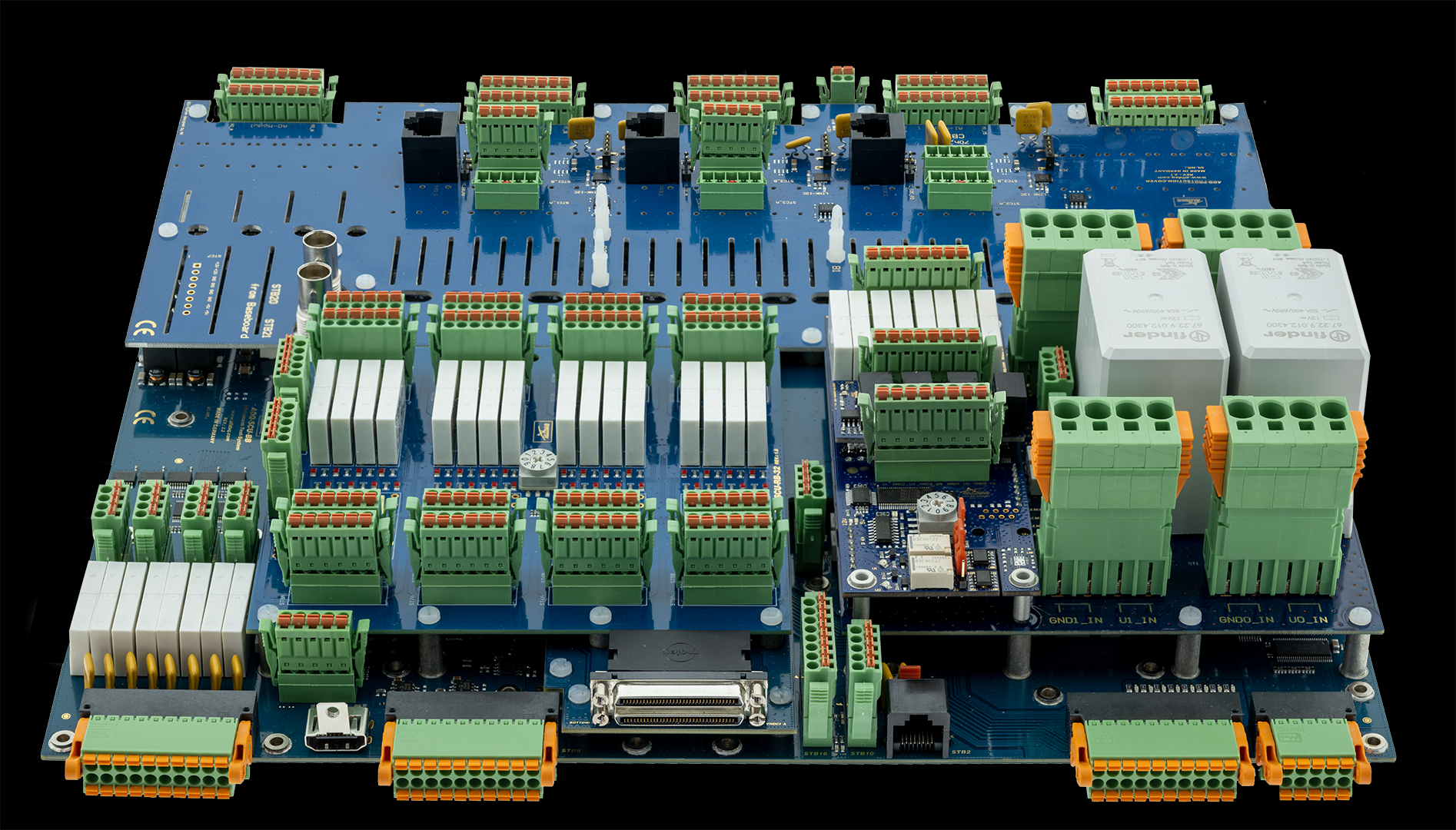

Baseboard für Signal Condition Unit (SCU) zum Anschluss an ADQ-344.
AI-Teil
32 Analogeingänge
AC/DC-Kopplung
Digitale Filterstufe
Einstellbare Dämpfung/Verstärkung)
Monitoring-Ausgang für Kopfhörer-Anschluss
4 digitale Triggereingänge
AO-Teil
4/8 Analogausgänge
Single-ended/differentiell-Umschaltung
Stummschaltung (Mute)
4 digitale Triggereingänge
Sonstige Features
Temperaturüberwachung des Baseboards mit Schwellwerteinstellung und optoentkoppeltem Alarmausgang
3 Steckplätze für kundenspezifische Aufsteckmodule
PWM-Ausgang (optoentkoppelt)
Eingang für Zündungssignal "Klemme 15" (optoentkoppelt)
8 isolierte Digitaleingänge
8 isolierte Digitalausgänge
Gesamte Steuerung via I2C-Bus
Versorgungen via Relais schaltbar (4 x +5V/4A; 4 x +12V/4A)
Versorgung via PC-Netzteil (+5V, +12V)
Justageadapter für Signal Conditioning Unit (SCU) zum Aufstecken auf ADQ-SCU-ADJ.
5 schaltbare Kalibrierspannungen
1 schaltbare Stromsenke 100/200uA
Version 1.2
Relaisboard für Signal Conditioning Unit (SCU) zum Aufstecken auf ADQ-SCU-BB.
Relais-Aufsteckboard (I2C-gesteuert)
16 Wechsler-Relais (SPDT, Typ C), max. 30VDC/5A
8 Wechsler-Relais (DPDT, Typ C), max. 30VDC/2A
Relaisboard für Signal Conditioning Unit (SCU) zum Aufstecken auf ADQ-SCU-BB.
Relais-Aufsteckboard (I2C-gesteuert)
16 Wechsler-Relais (SPDT, Finder Serie 34), max. 30VDC/6A
8 Wechsler-Relais (DPDT, Typ FTR), max. 30VDC/1A, 125VAC/0,3A
Relaisboard für Signal Conditioning Unit (SCU) zum Aufstecken auf ADQ-SCU-BB.
Relais-Aufsteckboard (I2C-gesteuert)
16 Wechsler-Relais (SPDT, Finder Serie 34), max. 30VDC/6A
8 Wechsler-Relais (DPDT, Typ FTR), max. 30VDC/1A, 125VAC/0,3A
Relaisboard für Signal Conditioning Unit (SCU) zum Aufstecken auf ADQ-SCU-BB.
Relais-Aufsteckboard (I2C-gesteuert)
16 Wechsler-Relais (SPDT, Typ C), max. 30VDC/5A
8 Wechsler-Relais (DPDT, Typ C), max. 30VDC/2A
