TBDA1-Breitband-Treiber Verstärker Die TBDA1-Breitband-Treiber Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einem Frequenzbereich von 40MHz bis 3GHz und einer Ausgangsleistung von + 22 dBm bei 1dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder um Leistungsverstärkerstufen anzutreiben. Die TBDA1-Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich. SPEZIFIKATIONEN TBDA1/14dB Eingang: 50 Ohm, SMA-Buchse Ausgang: 50 Ohm, SMA-Buchse Nominale Versorgungsspannung: 5V, typ. 115mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +20dBm 1dB Ausgangskompressionspunkt @ 40MHz: +21.5dBm 1dB Ausgangskompressionspunkt @ 2 GHz: +22.5dBm Ausgangsinterceptpunkt 3. Ordnung bei 40 MHz: +40dBm Interceptpunkt des Ausgangs 3. Ordnung bei 2 GHz: +43dBm Rückwärts-Isolierung S12: -20dB Rauschzahl: 3 ... 4 dB Verstärkung: 25 MHz 50 MHz 100 MHz 500 MHz 1 GHz 1.5 GHz 2 GHz 2.5 GHz 3 GHz 12 dB 13.8 dB 14.2 dB 14.2 dB 14.1 dB 14.2 dB 13.6 dB 13.8 dB 14 dB   ANWENDUNG     Allzweck-Verstärkungsblock     RF-Treiber Verstärker

28 dB Breitband-Leistungsverstärker zum Test der Störfestigkeit elektronischer Schaltungen TBDA1-Breitband-Treiber Verstärker Die TBDA1-Breitband-Treiber Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einem Frequenzbereich von 40MHz bis 3GHz und einer Ausgangsleistung von + 22 dBm bei 1dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder um Leistungsverstärkerstufen anzutreiben. Die TBDA1-Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich. SPEZIFIKATIONEN TBDA1/28dB Eingang: 50 Ohm, SMA-Buchse Ausgang: 50 Ohm, SMA-Buchse Nominale Versorgungsspannung: 5V, typ. 225mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +6 dBm 1dB Ausgangskompressionspunkt @ 40MHz: +21.5dBm 1dB Ausgangskompressionspunkt @ 2 GHz: +22.5dBm Ausgangsinterceptpunkt 3. Ordnung bei 40 MHz: +39.8dBm Interceptpunkt des Ausgangs 3. Ordnung bei 2 GHz: +42.8dBm Rückwärts-Isolierung S12: < -40dB Rauschzahl: 3,1 ... 4,1 dB Verstärkung:   25 MHz 50 MHz 100 MHz 500 MHz 1 GHz 1.5 GHz 2 GHz 2.5 GHz 3 GHz 26 dB 28.4 dB 28.6 dB 28.6 dB 28.8 dB 28.3 dB 27.2dB 28.5 dB 28.9 dB   ANWENDUNG     Allzweck-Verstärkungsblock     RF-Treiber Verstärker

TBHDR1 Verstärker mit hohem Dynamikbereich Der TBHDR1 ist ein Verstärker mit hohem Dynamikbereich und einem Frequenzbereich von 30kHz bis 1,5GHz. Seine Verstärkung ist bis zu 6GHz charakterisiert. Der TBHDR1 hat einen hohen IP3-Wert und eine niedrige Rauschzahl, was ihn zu einer idealen Vorverstärker-Alternative für Spektrum Analysatoren und Empfänger in EMV-Testanwendungen macht. Aufgrund der niedrigen Rauschzahl, des hohen IP3 und der Verstärkung bis in den kHz-Bereich eignet er sich auch sehr gut als Verstärker für aktive Schleifenantennen. SPEZIFIKATIONEN Maximale Versorgungsspannung: 5,5 V Maximale Eingangsleistung: +10 dBm Eingang, Ausgang: 50 Ohm, SMA-Buchse Nominale Versorgungsspannung: 5V, typ. 100mA, Mini-USB-B Anschluss 1dB Ausgangskompressionspunkt @ 100 MHz: +19,2 dBm typisch 1dB Ausgangskompressionspunkt @ 500 MHz: +19 dBm typisch 1dB Ausgangskompressionspunkt bei 1000 MHz: +18,3 dBm typisch Ausgangsinterceptpunkt 3. Ordnung bei 100 MHz: +38dBm Interceptpunkt des Ausgangs 3. Ordnung bei 500 MHz: +37dBm Interceptpunkt des Ausgangs 3. Ordnung bei 1000 MHz: +33dBm Rückwärts-Isolierung S12: -28dB Eingangsanpassung: 30kHz-1,5GHz < - 16 dB Ausgangsanpassung: 30kHz-1.5GHz < - 10 dB Rauschzahl: 2,7 dB Verstärkung: 30 kHz 150 kHz 1 MHz 100 MHz 500 MHz 1 GHz 1.5 GHz 3 GHz 6 GHz 22.5 dB 23.6 dB 24.2 dB 24 dB 22.9 dB 21.1 dB 19.5 dB 14.1 dB 5.3 dB   ANWENDUNG     Allzweck-Verstärkungsblock     Vorverstärker in Anwendungen mit geringem Rauschen und hohen IP3-Anforderungen     Vorverstärker für Spektrum Analysatoren, insbesondere in EMV-Vorprüfungsanwendungen     Verstärker für Schleifenantennen

TBLPA1 Linearer RF-Breitband-Leistungsverstärker Der lineare Breitband-Leistungsverstärker TBLPA1 ist ein Allzweck-HF-Verstärker für Test- und Messanwendungen. Er hat eine Ausgangsleistung von bis zu 1 W und kann im Frequenzbereich von 10 MHz bis 1 GHz und mit reduzierter Ausgangsleistung auch darüber hinaus eingesetzt werden. SPEZIFIKATIONEN Eingang / Ausgang: 50 Ohm, N-Buchse Versorgungsspannungsbereich: 110 V...240 V Leistungsaufnahme der Versorgung: 15 W Betriebstemperaturbereich: -20°C bis 60°C Frequenzbereich: 50 MHz - 1 GHz, (3MHz - 1,3GHz mit reduzierter Ausgangsleistung) Verstärkung: 36dB typisch, siehe Tabelle 1 für Details 1dB Ausgangskompressionspunkt @ 10MHz: +29,5 dBm typ. 1dB Ausgangskompressionspunkt bei 100 MHz: +30,9 dBm typ. 1dB-Ausgangskompressionspunkt bei 500 MHz: +31,3 dBm typ. 1dB-Ausgangskompressionspunkt bei 1 GHz: +28,7 dBm typ. Rauschzahl: 2,5 dB typ. 2. Harmonische, 50MHz, Pout=30dBm: < - 50 dBc typ. 2. Oberschwingung, 200MHz, Pout=30dBm: < - 40 dBc typ 3. Oberschwingung, 50MHz, Pout=30dBm: < - 30 dBc typ 3. Oberschwingung, 200MHz, Pout=30dBm: < - 25 dBc typ Gesamte harmonische Verzerrung:  0,85% @200MHz, Pout=27dBm typ. 1,13% bei 200MHz, Pout=28dBm typ. 2,33% @200MHz, Pout=29dBm typ. 5,6% @200MHz, Pout=30dBm typ. Interceptpunkt dritter Ordnung: +50dBm, @200MHz, ? f = 200kHz typ. Eingangsrückflussdämpfung:  50 MHz: 11dB typ. 800 MHz: 16dB typ. Ausgangs-VSWR: 50 MHz: 2.1:1 800 MHz: 1.4:1 Maximale Nennwerte: Maximale Eingangsleistung: +3 dBm Der Ausgang des TBLPA1 ist recht tolerant gegenüber Ausgangsfehlanpassungen, jedoch wird eine offene oder kurzgeschlossene Last nicht empfohlen, da sie möglicherweise Schäden verursachen kann. Kleinsignalverstärkung (gemessen mit Pin = - 20 dBm): 3 MHz 5 MHz 10 MHz 25 MHz 50 MHz 100 MHz 200 MHz 300 MHz 400 MHz 16 dB 34 dB 43 dB 42 dB 41 dB 40 dB 39 dB 38.5 dB 38.3 dB 500 MHz 600 MHz 700 MHz 800 MHz 900 MHz 1 GHz 1.1 GHz 1.2 GHz 1.3 GHz 38 dB 37.8 dB 37 dB 35.4 dB 36.5 dB 36.2 dB 35.5 dB 33.7 dB 32.1 dB   ANWENDUNG     Allzweck-Leistungsverstärker

TBMDA-CDN25 Modulierter Breitband-Leistungsverstärker Der modulierte Verstärker TBMDA-CDN25 bietet die erforderliche Leistung, Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit CDNs und BCI-Sonden im Frequenzbereich von 100 kHz bis 250 MHz. Er ist für die Ansteuerung durch Signalgeneratoren oder Tracking-Generatoren von Spektrum Analysatoren ausgelegt. Mit einem 1 dB-Kompressionspunkt von bis zu 25 W im Frequenzbereich von 100 kHz bis 250 MHz kann er Prüfpegel der Klassen 1, 2, 3 und X gemäß ISO / EN 61000-4-6 erzeugen. Ein eingebauter AM / PM - Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle. Der TBMDA-CDN25 hat eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrum Analysator-Tracking-Generator bereitgestellt wird. Neben 1 kHz, 80% AM, bietet der TBMDA-CDN25 eine eingebaute Modulations Möglichkeit zur Erzeugung von 1 kHz, 50% Duty Cycle PM-Signalen. Im PM-Modus kann der TBMDA-CDN25 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren. MERKMALE CW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Pulsmodulation 217 Hz, 12,5% Tastverhältnis Impulsmodulation SPEZIFIKATIONEN     Eingang / Ausgang: 50 Ohm, N-Buchse     Versorgungsspannungsbereich: 110 V...240 V     Leistungsaufnahme der Versorgung: 108 W @ 220V     Betriebstemperaturbereich: -20°C bis 50°C     Frequenzbereich: 100 kHz - 250 MHz     Kleinsignal-Verstärkung: 47 dB typ.     Flachheit der Verstärkung 100 kHz - 250 MHz / Pin = -3 dBm: 3,5 dB typ.     Gesättigte Ausgangsleistung bei 100 kHz / Pin = 0 dBm: 44,1 dBm (25,7 W) typ.     Gesättigte Ausgangsleistung bei 150 kHz / Pin = 0 dBm: 44,6 dBm (28,8 W) typ.     Gesättigte Ausgangsleistung bei 500 kHz / Pin = 0 dBm: 45,1 dBm (32,4 W) typ.     Gesättigte Ausgangsleistung bei 1 MHz / Pin = 0 dBm: 45,3 dBm (33,9 W) typ.     Gesättigte Ausgangsleistung bei 10 MHz / Pin = 0 dBm: 45,3 dBm (33,9 W) typ.     Gesättigte Ausgangsleistung bei 50 MHz / Pin = 0 dBm: 45,6 dBm (36,3 W) typ.     Gesättigte Ausgangsleistung bei 80 MHz / Pin = 0 dBm: 46,6 dBm (45,7 W) typ.     Gesättigte Ausgangsleistung bei 100 MHz / Pin = 0 dBm: 46,5 dBm (44,7 W) typ.     Gesättigte Ausgangsleistung bei 150 MHz / Pin = 0 dBm: 44,5 dBm (28,2 W) typ.     Gesättigte Ausgangsleistung bei 200 MHz / Pin = 0 dBm: 43,8 dBm (24 W) typ.     Gesättigte Ausgangsleistung bei 230 MHz / Pin = 0 dBm: 44,9 dBm (30,9 W) typ.     Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 44,8 dBm (30,2 W) typ.     1dB Ausgangskompressionspunkt @ 100 kHz: +43,7 dBm typ. (Pin: -5 dBm)     1dB-Ausgangskompressionspunkt bei 150 kHz: +44,1 dBm typ. (Pin: -4 dBm)     1dB Ausgangskompressionspunkt bei 500 kHz: +44,6 dBm typ. (Pin: -3 dBm)     1dB-Ausgangskompressionspunkt bei 1 MHz: +45 dBm typ. (Pin: -3 dBm)     1dB-Ausgangskompressionspunkt bei 10 MHz: +45 dBm typ. (Pin: -2 dBm)     1dB Ausgangskompressionspunkt bei 50 MHz: +45,6 dBm typ. (Pin: 1 dBm)     1dB Ausgangskompressionspunkt bei 80 MHz: +46,5 dBm typ. (Pin: 1 dBm)     1dB Ausgangskompressionspunkt bei 100 MHz: +46,5 dBm typ. (Pin: 0 dBm)     1dB Ausgangskompressionspunkt bei 150 MHz: +42,9 dBm typ. (Pin: -4 dBm)     1dB Ausgangskompressionspunkt bei 200 MHz: +42,2 dBm typ. (Pin: -4 dBm)     1dB Ausgangskompressionspunkt bei 230 MHz: +44,1 dBm typ. (Pin: -3 dBm)     1dB Ausgangskompressionspunkt bei 250 MHz: +43 dBm typ. (Pin: -4 dBm)     2. Harmonische, 100 MHz, Pout=46dBm: < - 12 dBc typ.     2. Oberschwingung, 100 MHz, Pout=40dBm: < - 15 dBc typ.     3. Oberschwingung, 100 MHz, Pout=46dBm: < - 22 dBc typ.     3. Oberschwingung, 100 MHz, Pout=40dBm: < - 22 dBc typ. Gesamte harmonische Verzerrung     17,7% @100MHz, Pout=37dBm typ.     19,6% bei 100 MHz, Pout=40 dBm typ.     22,1% bei 100 MHz, Pout=43 dBm typ.     26,9% bei 100 MHz, Pout=46 dBm typ.     Ausgangsinterceptpunkt dritter Ordnung: +51 dBm, @100 MHz, ? f = 2MHz, typ.     Interne Modulationsfrequenz AM: 1 kHz ±20%     Interne Modulationsfrequenzen PM: 1 kHz ±20%, 217 Hz ±20%     Tastverhältnis, PM: 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz Maximale Nennwerte Maximale Eingangsleistung: +3 dBm Der Ausgang des TBMDA-CDN25 ist recht tolerant gegenüber Ausgangsfehlanpassungen, jedoch wird eine offene oder kurzgeschlossene Last nicht empfohlen, da dies möglicherweise zu einer Beschädigung des Ausgangstransistors führen kann. Beim Betrieb von Nahfeldsonden, Stromsonden oder anderen Lasten mit unbekannter Impedanz wird dringend empfohlen, ein Dämpfungsglied von ≥ 3dB am Ausgang des Verstärkers einzufügen, um die Ausgangsstufe zu schützen. Anwendung     Allzweck-Breitband-HF-Leistungsverstärker     Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen mit CDNs oder BCI-Sonden     Breitband-HF-Leistungsverstärker für die Prüfung der gestrahlten Störfestigkeit, der Nahfeldsonden ansteuert     Breitband-HF-Leistungsverstärker für die Prüfung der gestrahlten Störfestigkeit, Ansteuerung von TEM-Zellen

Modulierter Leistungsverstärker TBMDA3B Der modulierte Breitband-Leistungsverstärker TBMDA3B (10MHz - 1 GHz) wurde als kostengünstige HF-Leistungsquelle für die Vorprüfung der Störfestigkeit von elektronischen Baugruppen und Produkten entwickelt. Angetrieben mit einer Eingangsleistung von weniger als 0 dBm, kann er eine gesättigte Ausgangsleistung von bis zu 8 W liefern. Der TBMDA3 ist ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle elektronischer Schaltungen zu finden, oder für die Erzeugung starker elektrischer Felder für die Prüfung der Strahlungsimmunität in TEM-Zellen. Er kann bis zu 700V/m beim Betrieb der Tekbox TEM-Zelle TBTC0, 400V/m beim Betrieb der TBTC1, 200V/m beim Betrieb der TBTC2 und 130V/m beim Betrieb der TBTC3 erzeugen. Ein eingebauter AM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle. Die TBMDA3B hat eine ausreichende Verstärkung, um ihre maximale Ausgangsleistung zu erreichen, wenn sie mit dem Mitlaufgenerator eines Spektrum Analysators betrieben wird. Neben 1 kHz, 80% AM, bietet die TBMDA3B eine eingebaute Modulations Möglichkeit zur Erzeugung von 1 kHz, 50% Duty Cycle PM-Signalen. Im PM-Modus kann die TBMDA3B auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren. ANWENDUNG Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen zum Betrieb von CDNs oder BCI-Sonden Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen, zur Ansteuerung von Nahfeldsonden Breitband-HF-Leistungsverstärker für die Prüfung der gestrahlten Störfestigkeit, Ansteuerung von TEM-Zellen  MERKMALE CW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Puls Modulation 217 Hz, 12,5% Tastverhältnis Puls Modulation SPEZIFIKATIONEN Technische Daten: Eingang / Ausgang: 50 Ohm, N-Buchse Versorgungsspannungsbereich: 110 V...240 V Leistungsaufnahme: 25 W @ 220 V Betriebstemperaturbereich: -20°C bis 50°C Frequenzbereich: 10 MHz - 1 GHz, nutzbar von 5 MHz bis 1,1 GHz Kleinsignal-Verstärkung: 42,5 dB typ. Flachheit der Verstärkung 10 MHz - 1 GHz / Pin = -15 dBm: 2,5 dB typ. Gesättigte Ausgangsleistung bei 5 MHz / Pin = 0 dBm: 38,9 dBm (7,8 W) typ. Gesättigte Ausgangsleistung bei 10 MHz / Pin = 0 dBm: 39,1 dBm (8,2 W) typ. Gesättigte Ausgangsleistung bei 50 MHz / Pin = 0 dBm: 39,8 dBm (9,5 W) typ. Gesättigte Ausgangsleistung bei 75 MHz / Pin = 0 dBm: 39,9 dBm (9,8 W) typ. Gesättigte Ausgangsleistung bei 100 MHz / Pin = 0 dBm: 39,9 dBm (9,7 W) typ. Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 40,5 dBm (11,2 W) typ Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 40,5 dBm (11,2 W) typ Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 40,5 dBm (11,2 W) typ. Gesättigte Ausgangsleistung bei 500 MHz / Pin = 0 dBm: 40,5 dBm (11,2 W) typ. Gesättigte Ausgangsleistung bei 750 MHz / Pin = 0 dBm: 39,5 dBm (8,9 W) typ. Gesättigte Ausgangsleistung bei 750 MHz / Pin = 0 dBm: 39,5 dBm (8,9 W) typ. Gesättigte Ausgangsleistung bei 750 MHz / Pin = 0 dBm: 39,5 dBm (8,9 W) typ. Gesättigte Ausgangsleistung bei 1 GHz / Pin = 0 dBm: 38,8 dBm (7,6 W) typ. Gesättigte Ausgangsleistung bei 1,1 GHz / Pin = 0 dBm: 38,3 dBm (6,8 W) typ.   1dB-Ausgangskompressionspunkt bei 5 MHz: 38,2 dBm typ. (Pin: -2 dBm) 1dB-Ausgangskompressionspunkt bei 10 MHz: 38,7 dBm typ. (Pin: -3 dBm) 1dB-Ausgangskompressionspunkt bei 50 MHz: 39,1 dBm typ. (Pin: -3 dBm) 1dB Ausgangskompressionspunkt bei 100 MHz: 39,7 dBm typ. (Pin: -1 dBm) 1dB-Ausgangskompressionspunkt bei 250 MHz: 39,9 dBm typ. (Pin: -2 dBm) 1dB-Ausgangskompressionspunkt bei 500 MHz: 39,4 dBm typ. (Pin: -3 dBm) 1dB-Ausgangskompressionspunkt bei 750 MHz: 38,8 dBm typ. (Pin: -3 dBm) 1dB-Ausgangskompressionspunkt bei 1000 MHz: 37 dBm typ. (Pin: -5 dBm) 1dB-Ausgangskompressionspunkt bei 1100 MHz: 36,9 dBm typ. (Pin: -5 dBm)         2. Harmonische, 100 MHz, Pout = 39,9 dBm: < - 27 dBc typ. 2. Oberschwingung, 100 MHz, Pout = 34 dBm: < - 13,5 dBc typ. 3. Oberschwingung, 100 MHz, Pout = 39,9 dBm: < - 12 dBc typ. 3. Oberschwingung, 100 MHz, Pout = 34 dBm: < - 24 dBc typ. Gesamte harmonische Verzerrung: 18,9% @100 MHz, Pout = 31 dBm typ. 21,8% bei 100 MHz, Pout = 34 dBm typ. 23,4% bei 100 MHz, Pout = 37 dBm typ 31,1 % bei 100 MHz, Pout = 39,9 dBm typ.    Ausgangsinterceptpunkt dritter Ordnung: 44 dBm, @100 MHz, ? f = 2 MHz, typ. Interne Modulationsfrequenz AM: 1 kHz ± 20% Interne Modulationsfrequenzen PM: 1 kHz ± 20 %, 217 Hz ± 20 % Tastverhältnis, PM: 50% ± 10% bei 1 kHz; 12,5% ± 20% bei 217 Hz    Maximale Nennwerte:     Maximale Eingangsleistung: +0 dBm

TBMDA4B Modulierter Leistungsverstärker Der modulierte Breitband-Leistungsverstärker TBMDA4B wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten zu schaffen. Er ist für die Ansteuerung durch den Mitlauf Generatorausgang von Spektrum Analysatoren ausgelegt. Mit einem Eingangsleistungsbereich von -20 dBm...-10 dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 5 W erhöhen. Mit einem Frequenzbereich von 100 kHz bis 75 MHz ist er eine ideale Ergänzung zum TBMDA3, der 10 MHz bis 1 GHz abdeckt. Der TBMDA4B eignet sich ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder bis zu 550V/m bei der Ansteuerung der Tekbox TEM Cell TBTC0, 300V/m bei der Ansteuerung der TBTC1, 150V/m bei der Ansteuerung der TBTC2 oder 100V/m bei der Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW, AM oder PM moduliert sein. Daher bietet das TBMDA4B eine eingebaute Modulations Möglichkeit zur Erzeugung von 1 kHz AM- oder PM-Signalen. Im PM-Modus kann das TBMDA4B auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren. MERKMALE CW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Puls Modulation 217 Hz, 12,5 % Tastverhältnis Impulsmodulation  SPEZIFIKATIONEN Eingang / Ausgang: 50 Ohm, N-Buchse Versorgungsspannungsbereich: 110 V...240 V Leistungsaufnahme der Versorgung: 20 W Betriebstemperaturbereich: -20°C bis 50°C Frequenzbereich: 100 kHz - 75 MHz Gesättigte Ausgangsleistung bei 100 kHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ. Gesättigte Ausgangsleistung bei 1 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ. Gesättigte Ausgangsleistung bei 10 MHz / Pin = -10 dBm: 37,6 dBm (5,8W) typ. Gesättigte Ausgangsleistung bei 35 MHz / Pin = -10 dBm: 37,1 dBm (5,1W) typ. Gesättigte Ausgangsleistung bei 75 MHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ. Gesättigte Ausgangsleistung bei 100 MHz / Pin = -10 dBm: 31,6 dBm (1,4 W) typ. 1dB-Ausgangskompressionspunkt bei 1 MHz: +35,7 dBm typ. 1dB-Ausgangskompressionspunkt bei 35 MHz: +34,8 dBm typ. 1dB-Ausgangskompressionspunkt bei 75 MHz: +34,1 dBm typ. 2. Harmonische, 35 MHz, Pout=36dBm: < - 18 dBc typ. 2. Oberschwingung, 35 MHz, Pout=30dBm: < - 21 dBc typ. 3. Oberschwingung, 35 MHz, Pout=36dBm: < - 19 dBc typ. 3. Oberschwingung, 35 MHz, Pout=30dBm: < - 35 dBc typ. Gesamte harmonische Verzerrung: 5,9% @35MHz, Pout=27dBm typ. 8,4% bei 35 MHz, Pout=30 dBm typ. 12,3% bei 35 MHz, Pout=33 dBm typ. 18,1% bei 35 MHz, Pout=36 dBm typ. Interceptpunkt dritter Ordnung: +53dBm, @25 MHz, ? f = 200kHz typ. Rauschzahl: @35 MHz: 7,2 dB Interne Modulationsfrequenz AM: 1 kHz ±20% Interne Modulationsfrequenzen PM: 1 kHz ±10%, 217 Hz ±20% Tastverhältnis, PM: 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz ANWENDUNG Allzweck-Leistungsverstärker Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von Nahfeldsonden Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von TEM-Zellen

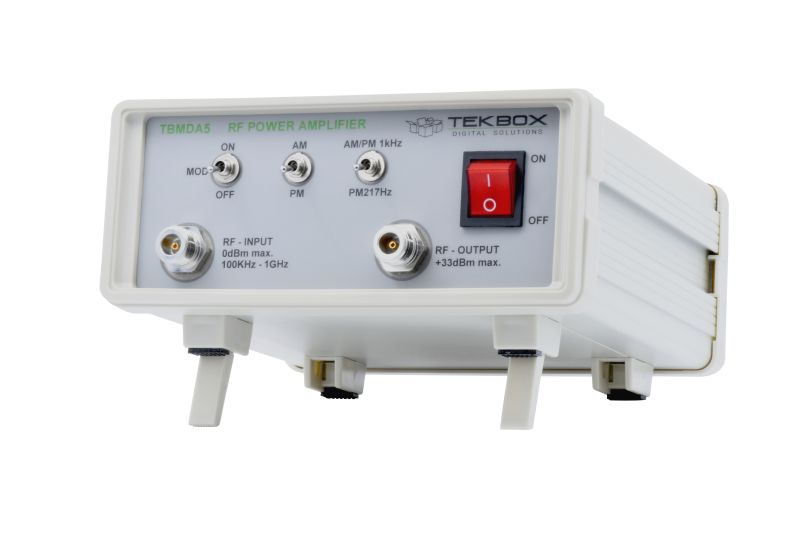

TBMDA5 Modulierter Leistungsverstärker Der modulierte Leistungsverstärker TBMDA5 bietet die erforderliche Leistung, Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit CDNs im Frequenzbereich von 150 kHz bis 400 MHz. Er ist für die Ansteuerung durch den Mitlauf Generatorausgang von Spektrum Analysatoren ausgelegt. Mit einem 1-dB-Kompressionspunkt von bis zu 2,5 W im Frequenzbereich von 150 kHz bis 400 MHz kann er Prüfpegel der Klassen 1 und 2 gemäß ISO / EN 61000-4-6 erzeugen. Ein eingebauter AM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle. Der TBMDA5 hat eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrum Analysator-Tracking-Generator bereitgestellt wird. Neben 1 kHz, 80% AM, bietet die TBMDA5 eine eingebaute Modulations Möglichkeit zur Erzeugung von 1 kHz, 50% Duty Cycle PM-Signalen. Im PM-Modus kann der TBMDA5 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren. MERKMALE CW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Pulsmodulation 217 Hz 12,5% Tastverhältnis Pulsmodulation SPEZIFIKATIONEN Eingang / Ausgang: 50 Ohm, N-Buchse     Versorgungsspannungsbereich: 110 V...240 V     Leistungsaufnahme der Versorgung: 19 W @ 220 V     Betriebstemperaturbereich: -20°C bis 50°C     Frequenzbereich: 150 kHz - 400 MHz, nutzbar von 100 kHz bis 1,2 GHz Kleine Signalverstärkung: 38 dB typ.     Flachheit der Verstärkung 150 kHz - 400 MHz / Pin = -5 dBm: 3,5 dB typ.     Gesättigte Ausgangsleistung bei 150 kHz / Pin = 0 dBm: 32,6 dBm (1,8 W) typ.     Gesättigte Ausgangsleistung bei 500 kHz / Pin = 0 dBm: 36 dBm (4 W) typ.     Gesättigte Ausgangsleistung bei 1 MHz / Pin = 0 dBm: 36,1 dBm (4,1 W) typ.     Gesättigte Ausgangsleistung bei 10 MHz / Pin = 0 dBm: 37,8 dBm (6 W) typ.     Gesättigte Ausgangsleistung bei 100 MHz / Pin = 0 dBm: 36,4 dBm (4,4 W) typ.     Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 36 dBm (4 W) typ.     Gesättigte Ausgangsleistung bei 400 MHz / Pin = 0 dBm: 33,7 dBm (2,3 W) typ.     Gesättigte Ausgangsleistung bei 750 MHz / Pin = 0 dBm: 33,2 dBm (2,1 W) typ.     Gesättigte Ausgangsleistung bei 1 GHz / Pin = 0 dBm: 34,8 dBm (3 W) typ.     Gesättigte Ausgangsleistung bei 1,1 GHz / Pin = 0 dBm: 31,1 dBm (1,3 W) typ.     Gesättigte Ausgangsleistung bei 1,2 GHz / Pin = 0 dBm: 27,3 dBm (0,5 W) typ.     1dB-Ausgangskompressionspunkt bei 150 kHz: +29,6 dBm typ. (Pin: -9 dBm)     1dB-Ausgangskompressionspunkt bei 500 kHz: +32,9 dBm typ. (Pin: -6 dBm)     1dB-Ausgangskompressionspunkt bei 1 MHz: +33,1 dBm typ. (Pin: -5 dBm) EINSATZBEREICH     Allzweck-Breitband-HF-Leistungsverstärker     Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen zum Betrieb von CDNs oder BCI-Sonden     Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen, zur Ansteuerung von Nahfeldsonden     Breitband-HF-Leistungsverstärker für die Prüfung der gestrahlten Störfestigkeit, Ansteuerung von TEM-Zellen

TekBox TBWA2/20dB, TBWA2/40dB Breitband-Verstärker Die Breitband-HF-Verstärker der TekBox TBWA2-Serie lassen sich leicht in Laboraufbauten integrieren. Mit einer Bandbreite von 2 MHz bis 6 GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20 dB oder 40 dB Verstärkung erhältlich. Im Paket mit Nahfeldsonden Die Verstärker der TBWA2-Serie erhalten Sie auch im Paket mit den TekBox TBPS01 EMV-Nahfeld-Sonden. Das TBPS01-Set umfasst Magnetfeld- (H) und elektrische Feldsonden (E) für die EMV-Vorkonformitätsmessung für Strahlungsemissionen. Sie dienen zur Lokalisierung und Identifizierung von potentiellen Störquellen innerhalb der Bausteine elektronischer Baugruppen. Die Sonden wirken ähnlich wie Breitbandantennen und nehmen Störaussendungen von Bauteilen, Leiterbahnen, Gehäuseöffnungen oder -spalten und von allen anderen Teilen, die HF aussenden könnten, auf. Die Sonden sind in der Regel an einen Spektrumanalysator angeschlossen. Weitere Anwendungen sind HF-Immunitätstests, indem ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsteile eingestrahlt wird. Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. In Verbindung mit einem rauscharmen Vorverstärker können Frequenz, Phasenrauschen und spektrale Komponenten gemessen werden. Die Breitbandverstärker TBWA2/20dB und TBWA2/40dB werden zwischen EMV-Sonde und Spectrum Analyzer geschaltet, um den Dynamikbereich der Messungen zu erhöhen. Modell-Übersicht   Modell TBWA2/20dB TBWA2/40dB Eingang/Ausgang 50 Ω, SMA/50 Ω, SMA 50 Ω, SMA/50 Ω, SMA Versorgungsspannung Nominal 4,5...5 V, typ. 110 mA, Mini-USB-B-Anschluss; max. 5,5 V Nominal 4,5...5 V, typ. 210 mA, Mini-USB-B-Anschluss; max. 5,5 V Eingangsleistung Max. +10 dBm Max. -10 dBm 1 dB Ausgangskompressionspunkt bei 2 GHz +20 dBm +20 dBm Ausgangsinterceptpunkt 3. Ordnung bei 2 GHz, Pin = 0 dBm/Ton, Δf = 10 MHz +35 dBm - Rückwärts Isolation S12, 0,1...6 GHz 23 dB 40 dB Rauschzahl bei 2 GHz 4,5...5 dB 5 dB Verstärkung 1 MHz 10 MHz 100 MHz 500 MHz 1 GHz 2 GHz 3 GHz 4,5 GHz 6 GHz 1 MHz 10 MHz 100 MHz 500 MHz 1 GHz 2 GHz 3 GHz 4,5 GHz 6 GHz 14.8 dB 20,2 dB 20,2 dB 20 dB 19,8 dB 19 dB 17,6 dB 17,4 dB 15,4 dB 30 dB 40,2 dB 40,2 dB 40 dB 39,5 dB 37,6 dB 36,4 dB 34,6 dB 34,7 dB   .

Breitbandverstärker mit 20dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz! TBWA2-Breitband-RF-Verstärker TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich. TBWA2/20dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB Rauschzahl @ 2GHz: 4,5 ... 5 dB Verstärkung 1 MHz 10 MHz 100 MHz 500 MHz 1 GHz 2 GHz 3 GHz 4.5 GHz 6 GHz 14.8 dB 20.2 dB 20.2 dB 20 dB 19.8 dB 19 dB 17.6 dB 17.4 dB 15.4 dB

Breitbandverstärker mit 40dB Verstärkung zum Anschluss von Nahfeldsonden TBWA2-Breitband-RF-Verstärker TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich. TBWA2/40dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 210mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5.5V Maximale Eingangsleistung: -10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Rückwärts-Isolierung S12, 0.1 ...6GHz: 40dB Rauschzahl bei 2GHz: 5 dB Verstärkung 1 MHz 10 MHz 100 MHz 500 MHz 1 GHz 2 GHz 3 GHz 4.5 GHz 6 GHz 30 dB 40.2 dB 40.2 dB 40 dB 39.5 dB 37.6 dB 36.4 dB 34.6 dB 34.7 dB

Bundle aus den gängigsten Breitbandverstärkern: TBWA2-20dB und -40dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz! TBDA1/14dB und -28dB zur Verstärkung von Signalen aus HF-Funktionsgeneratoren für Verträglichkeitsmessuzngen. Diese Breitband-Verstärker werden typischerweise zwischen Nahfeldsonde und Spektrumanalyser geschaltet um den Dynamikbereich der Messung zu vergrößern. Die Verstärker sind jetzt bis 6 GHz spezifiziert (siehe Kennlinien im Datenblatt). TBWA2/20dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB Rauschzahl @ 2GHz: 4,5 ... 5 dB TBWA2/40dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 210mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5.5V Maximale Eingangsleistung: -10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Rückwärts-Isolierung S12, 0.1 ...6GHz: 40dB Rauschzahl bei 2GHz: 5 dB TBDA1/14dB Input: 50 Ohm, SMA female Output: 50 Ohm, SMA female Nominal supply Voltage: 5V, typ. 115mA, Mini-USB-B connector Maximum supply voltage: 5.5V Maximum input power: +20dBm 1dB output compression point @ 40MHz: +21.5dBm 1dB output compression point @ 2 GHz: +22.5dBm 3rd order output intercept point @ 40 MHz: +40dBm 3rd order output intercept point @ 2 GHz: +43dBm Reverse isolation S12: -20dB Noise Figure: 3 … 4 dB TBDA1/28dB Input: 50 Ohm, SMA female Output: 50 Ohm, SMA female Nominal supply Voltage: 5V, typ. 225mA, Mini-USB-B connector Maximum supply voltage: 5.5V Maximum input power: +6 dBm 1dB output compression point @ 40MHz: +21.5dBm 1dB output compression point @ 2 GHz: +22.5dBm 3rd order output intercept point @ 40 MHz: +39.8dBm 3rd order output intercept point @ 2 GHz: +42.8dBm Reverse isolation S12: < -40dB Noise Figure: 3.1 … 4.1 dB   .
