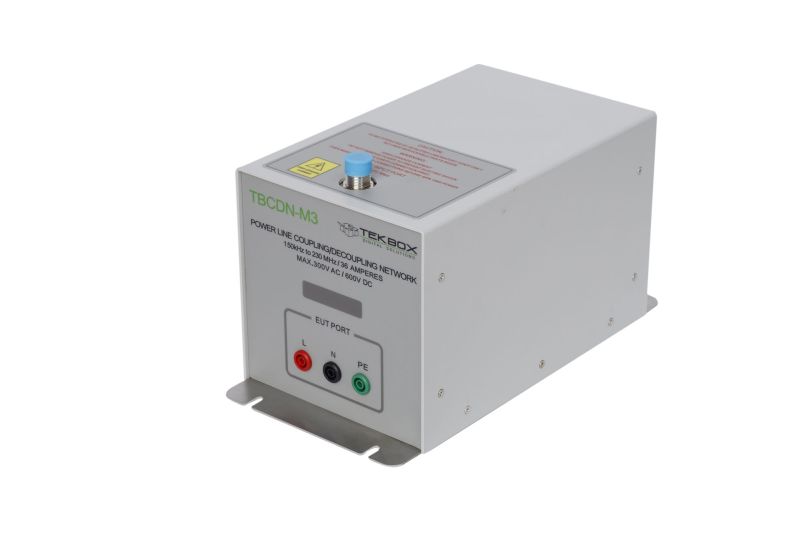

TekBox TBCDN-M3 Kopplungs-Entkopplungsnetzwerke (CDN) M3

Produktinformationen "TekBox TBCDN-M3 Kopplungs-Entkopplungsnetzwerke (CDN) M3"

TBCDN-M3 Koppeln von Entkopplungsnetzen M3

Das TBCDN-M3 ist ein Kopplungs-Entkopplungs-Netzwerk zur leitungsgebundenen Störfestigkeitsprüfung nach IEC 61000-4-6.

Der TBCDN-M3 entspricht der IEC 61000-4-6 Annex D2. Es wurde entwickelt, um Gleichtaktstörsignale im Frequenzbereich von 150 kHz bis 230 MHz in ungeschirmte AC- und DC-Stromversorgungsleitungen einzuspeisen.

SPEZIFIKATIONEN

  • Maximale Versorgungsspannung: 300V AC, 600V DC
  • Maximaler Strom: 36A
  • Frequenzbereich: 150 kHz - 230 MHz
  • Maximale HF-Eingangsleistung: 6,5 W CW
  • Maximale HF-Eingangsspannung: 32 V
  • Gleichtaktimpedanz:
  • 150 kHz - 24 MHz: 150 Ω 20 Ω
  • 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
  • 80 MHz - 230 MHz: 150 Ω 60 Ω
  • Verhältnis der Spannungsteilung:
  • 150 kHz - 80 MHz: 9,5 dB 1 dB
  • 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
  • HF-Eingang: N - weiblich
  • EUT / AE Anschlüsse: 4 mm Bananen-Sicherungsbuchsen, 4mm Steckplätze in Grundplatte für GND-Anschluss
  • Gehäusematerial: pulverbeschichtetes Aluminium, Edelstahl-Grundplatte
  • Inklusive: individuelles Prüfprotokoll mit Spannungsteilungsverhältnis und Gleichtaktimpedanz
  • Optionales Zubehör:
  • 30mm Adapterplatte mit Kurzschlussleisten und BNC-Stecker
  • 50 Ω auf 150 Ω N-Stecker auf N-Buchse Adapter
  • Kalibrierset  - TBCDN-M3-AP
