Tekbox TBCP2-750 / Klappbarer HF-Stromwandler bis 750MHz
Produktnummer:
194058
Produktinformationen "Tekbox TBCP2-750 / Klappbarer HF-Stromwandler bis 750MHz"

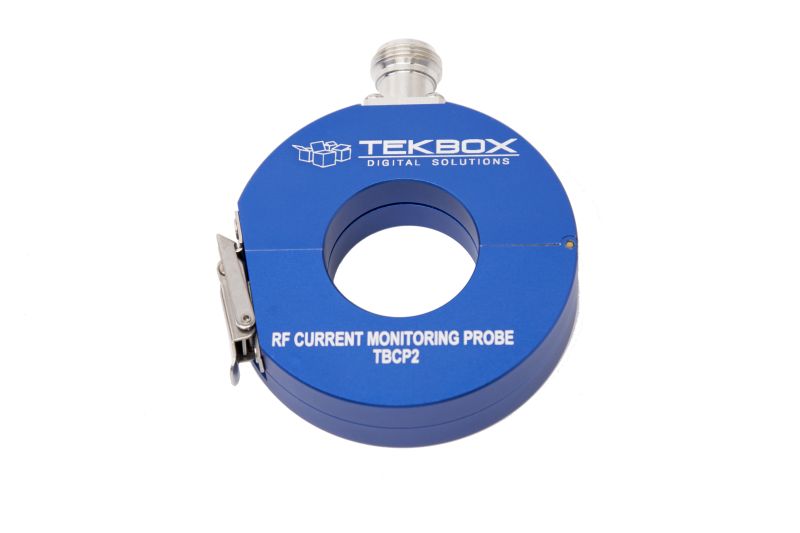

TBCP2-750 klappbarer HF-Stromwandler
Der TBCP2-750 ist ein Snap-on-HF-Stromüberwachungssensor. Die Sonde hat ein sehr flaches Ansprechverhalten mit einer 3dB Bandbreite von 750 MHz und ist über den Frequenzbereich von 30kHz bis 800 MHz charakterisiert. Auf Wunsch kann das Testprotokoll auf Frequenzen bis hinunter zu 1 kHz erweitert werden. Die Apertur der HF-Stromüberwachungssonde beträgt 32 mm. Ihre Übertragungsimpedanz beträgt > 15 dB Ohm im Bereich von 1 MHz bis 750 MHz.
Tekbox liefert eine Kalibriervorrichtung, die der TBCP2-Serie von Schnappsonden entspricht.
SPEZIFIKATIONEN
- Charakteristischer Frequenzbereich: 30 kHz bis 800 MHz
- Durchmesser Öffnung: 32 mm
- Durchmesser außen: 73 mm
- Höhe: ca. 20 mm
- Anschlussart: N female
- Übertragungsimpedanz: 0 bis 20 dBΩ zwischen 150 kHz und 750 MHz
- Primärstrom (DC - 400 Hz): 80 A
- Maximaler Primärstrom (RF): 3 A
- Max. Kerntemperatur: 125 °C
