Tekbox TBMA6-P 9 kHz - Passive Loop Antenna gemäß CISPR 16

Produktinformationen "Tekbox TBMA6-P 9 kHz - Passive Loop Antenna gemäß CISPR 16"

TBMA6-P Antenne mit passiver Schleife

Die TBMA6-P ist eine passive Loop-Antenne, die die Tekbox-Produktpalette an kostengünstigen EMV-Vorverbindungsprüfgeräten erweitert.

Die Schleifenantenne ist für abgestrahlte Emissionsmessungen im Frequenzbereich von 9 kHz - 30 MHz gemäß CISPR 16 ausgelegt. Die Loop-Antenne hat einen Durchmesser von 60 cm und bietet eine ausreichende Empfindlichkeit, um alle relevanten Messungen durchzuführen, die in den entsprechenden CISPR-Standards für den Frequenzbereich von 9 kHz - 30 MHz spezifiziert sind.

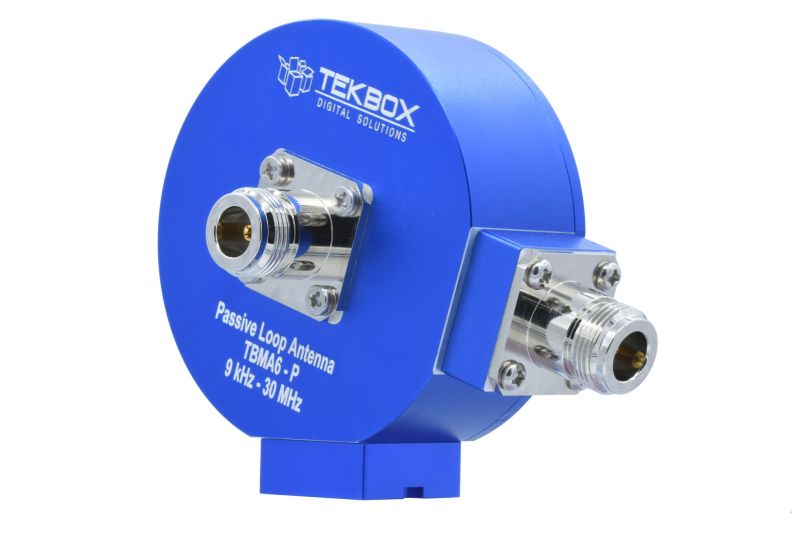

Die Schleife wird aus einem gewellten Koaxialkabel aufgebaut und mit N-Steckern am Aufnehmer befestigt. Diese Konstruktion bietet Flexibilität für die Verwendung mit verschiedenen Schlaufen Durchmessern. Ein Aufsatz mit ™"-Gewinde ermöglicht die Verbindung zu Standard-Stativen.

SPEZIFIKATIONEN



    Charakteristischer Frequenzbereich: 9 kHz bis 30 MHz

    Magnetfeld-Antennenfaktor: -20 dB/Ωm @ 30 MHz, typ.

    Elektrischer Feldantennenfaktor: 31,5 dB/m@ 30 MHz, typ.

    Empfindlichkeit: -24 dBµA/m@ 30 MHz

    Maße: ? 60 cm

    Gewicht: 800 g

    Anschlussart: N female

    Befestigung: s" Gewinde
