Tekbox TBWA2/40dB / 40dB Breitband-Verstärker bis 6GHz

Produktinformationen "Tekbox TBWA2/40dB / 40dB Breitband-Verstärker bis 6GHz"

Breitbandverstärker mit 40dB Verstärkung zum Anschluss von Nahfeldsonden

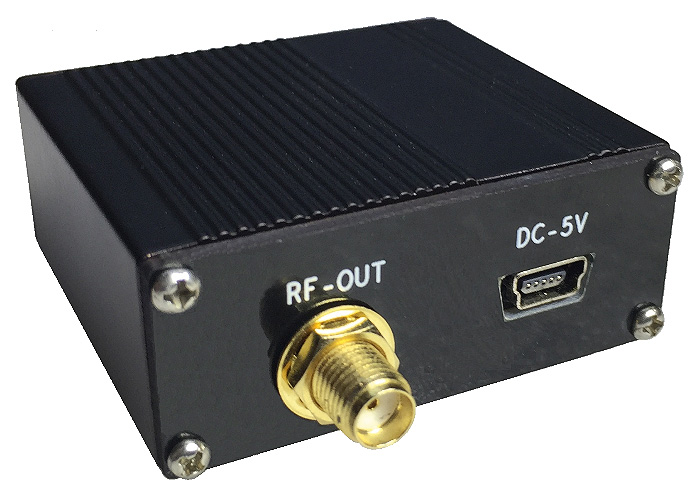

TBWA2-Breitband-RF-Verstärker

TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich.

TBWA2/40dB

Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nominale Versorgungsspannung: 4,5 - 5V, typ. 210mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5.5V
Maximale Eingangsleistung: -10dBm
1dB Ausgangskompressionspunkt @ 2GHz: +20dBm
Rückwärts-Isolierung S12, 0.1 ...6GHz: 40dB
Rauschzahl bei 2GHz: 5 dB

Verstärkung

1 MHz

10 MHz

100 MHz

500 MHz

1 GHz

2 GHz

3 GHz

4.5 GHz

6 GHz

30 dB 40.2 dB 40.2 dB 40 dB 39.5 dB 37.6 dB 36.4 dB 34.6 dB 34.7 dB
