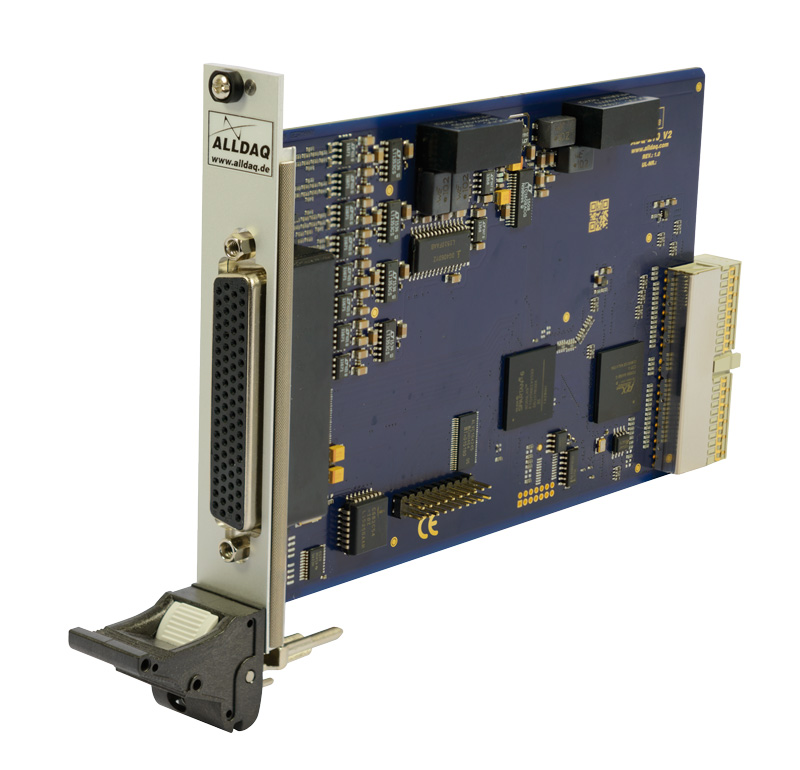

ALLDAQ ADQ-212-PXI_V2 (OEM) / PXI-Multi-I/O-Karte, 16 diff. AI (16bit, 500kHz, ±20V), 32 TTL-DIO, Zähler (OC)

Produktinformationen "ALLDAQ ADQ-212-PXI_V2 (OEM) / PXI-Multi-I/O-Karte, 16 diff. AI (16bit, 500kHz, ±20V), 32 TTL-DIO, Zähler (OC)"

CompactPCI-Multi-I/O-Karte, 16 bit A/D-Teil bis 500 kHz mit 16 differentiellen Analog-Eingängen (±20V), 32 bidirektionale TTL-Digital-I/Os (Pegel umschaltbar: 3,3V/5V), 1 Zähler (Typ: 8254) mit TTL-I/O-Pegel

Die Analog-Eingangskanäle der ADQ-210-Serie werden mit max. 500 kHz sequentiell gemäß Kanalliste abgetastet, d. h. bei Abtastung aller Kanäle beträgt die max. Abtastrate je Kanal: 500 kHz / 16 Kanäle = 31,25 kHz. Bandbreite und Eingangsimpedanz variieren je nach Modell. Das Modell ADQ-215 ist mit einem Eingangsspannungsbereich von ±50 V ideal für Automotive-Anwendungen.

  • 16 differentielle Analog-Eingänge
  • 500 kHz 16 bit A/D-Wandler
  • Eingangsspannungsbereiche ±20V
  • Programmierbare Kanalliste: 16 Einträge
  • A/D-Werte-FIFO: 8192 Werte
  • Trigger: Software, Timer, ext. Digital-Trigger (steigende/fallende Flanke)
  • Zwei bidirektionale 8 bit Digital-I/O-Ports über Adapterkabel mit Zusatz-Slotblech nutzbar (inkl.)
  • Spannungspegel der Digital-I/Os per Software zwischen 3,3 V und 5 V umschaltbar (TTL-kompatibel)
  • 3 x 16 bit Zähler (Typ: 8254), 6 Modi programmierbar
  • Externes Rechtecksignal für Zähler: max. 10 MHz

Software-Unterstützung

  • Treiber für Windows 10/8.1/8/7 (32/64 bit)
  • Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive
  • ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien
  • Virtual Instruments (VIs) für LabVIEW™
  • MATLAB®-Schnittstelle mit Beispielen und Hilfedatei
