ALLDAQ ADQ-344-PXI / PXI-Multi-I/O-Messkarte isoliert mit 32x diff. 18bit A/D bis 800 kS/s, 4x 16bit D/A, 16 TTL-I/Os, 8 DI-ISO, 8 DO-ISO, GPI

Produktinformationen "ALLDAQ ADQ-344-PXI / PXI-Multi-I/O-Messkarte isoliert mit 32x diff. 18bit A/D bis 800 kS/s, 4x 16bit D/A, 16 TTL-I/Os, 8 DI-ISO, 8 DO-ISO, GPI"

Isolierte Multifunktions-Datenerfassungskarte für universellen Einsatz in Industrie und Labor

Die ALLDAQ ADQ-344 ist das Top-Modell der ADQ-300-Serie mit isoliertem A/D-, D/A- und Digital-I/O-Teil. Die ADQ-344 ist mit 32 differentiellen 18 bit Analogeingängen, vier 16 bit Analogausgängen, 8 isolierten Digital-Eingängen, 8 isolierten Digital-Ausgängen, 16 TTL-Digital-I/Os und Spezialfunktionen wie 32 bit Zähler, I2C-Bus, Inkrementalgeber, Frequenzmesser und PWM-Ausgabe ausgestattet.

  • Multifunktions-Datenerfassungskarte mit CompactPCI-Interface
  • 32 isolierte, differentielle Spannungseingänge
  • Isolationsspannung A/D-Teil: 1500 VDC (60 s)
  • 18 bit A/D-Wandler je Kanalgruppe mit Abtastraten zwischen 200 kS/s und 800 kS/s*
  • Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V
  • 4 isolierte Spannungsausgänge (±10,24 V)
  • 16 bit D/A-Wandler je Kanal für Ausgaberaten bis 500 MHz sychron
  • Isolationsspannung D/A-Teil: 1500 VDC (60 s)
  • 8 isolierte Digital-Eingänge (High: 11..35 V)
  • 8 isolierte Digital-Ausgänge mit Leistungstreiber bis 600 mA je Ausgang
  • 16 TTL-DIOs (3,3 V oder 5 V umschaltbar), max. 20 mA je Ausgang
  • Isolationsspannung DIO-Teil: 500 VAC
  • Digitale Triggereingänge isoliert:
    • je 8 Analog-Eingänge (AI-Modul) ein ext. Triggereingang
    • je Analog-Ausgang ein ext. Triggereingang
  • Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung
  • Streamingbetrieb für kontinuierliche Ein-/Ausgabe via DIO-Ports bis 10 kHz**
  • Spezialfunktionen via HDMI-Steckverbinder (in Vorbereitung):
    • 1 x 32 bit Zähler bis 66 MHz (Eingänge: Enable, ext. Trigger, ext. Takt, Ausgang: Strobe)
    • 1 x I2C-Bus bis 400 kHz (Takt: SCL, Daten: SDA)
    • 1 x Inkrementalgeber (A-Eingang, B-Eingang, ext. Reset-Eingang)
    • 1 x Frequenzmesseingang bis 10 MHz (Zähl-Eingang)
    • 1 x PWM-Ausgang, Tastverhältnis einstellbar (Enable-Eingang, PWM-Ausgang)
  • Optional geeignete Anschlusskabel (68-pol. VHDCI- bzw. HDMI-Kabel)

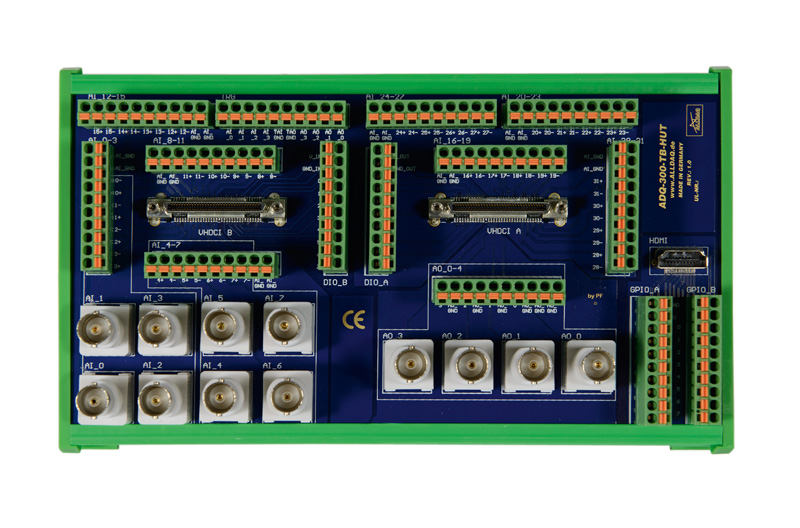

  • Optional Spezial-Anschlussblock für ADQ-300-Serie

Software-Unterstützung

  • Treiber für Windows 10/8.1/8/7 (32/64 bit)
  • Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive
  • ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien
  • Virtual Instruments (VIs) für LabVIEW™
  • MATLAB®-Schnittstelle mit Beispielen und Hilfedatei

Benötigen Sie ein Kalibrierzertifikat?

Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen.
Sprechen Sie mit uns!

*Abtastrate abhängig von Anzahl aktiv genutzter Kanäle je Kanalgruppe (AI-Modul), eine Kanalgruppe besteht aus 8 Kanälen (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s)

**Abhängig von Betriebssystem und Rechnerkonfiguration.
