Siglent SDS1204X-E 200MHz Vierkanal-Oszilloskop

Produktinformationen "Siglent SDS1204X-E 200MHz Vierkanal-Oszilloskop"

Das Siglent SDS1204X-E Speicheroszilloskop besitzt eine Bandbreite von 200 MHz und 4 Kanäle. Es hat eine maximale Abtastrate von 1 GSa/s und eine Standardaufzeichnungslänge von 14 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den Zugriff auf die am häufigst benötigten Funktionen.

Features

  • 200 MHz Bandbreite
  • 4 Kanäle
  • Intelligenter Trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout), and Pattern
  • Serielle Bus-Triggerung und -Decodierung: IIC, SPI, UART, RS232, CAN und LIN
  • Video Trigger und unterstützt HDTV
  • Geringes Hintergrundrauschen und Spannungsskalen von 500 μV / Div bis 10 V / Div
  • 10 Arten von Ein-Tasten-Tastenkombinationen, unterstützt Auto-Setup, Standard, Cursor, Messen, Rollen, Verlauf, Anzeige / Dauerhaftigkeit, Clear Sweep, Zoom und Drucken
  • Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 80.000) unterteilt, je nach den vom Benutzer festgelegten Auslösebedingungen, mit einem sehr kleinen Totzeitsegment zur Erfassung des Qualifizierungsereignisses.
  • History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 80.000 Frame
  • Automatische Messfunktion für 38 Parameter, unterstützt Statistiken, Gating-Messung, Math-Messung, Historienmessung und Ref-Messung
  • 1 Mpts FFT
  • Echte Messungen und Berechnungen können alle 14 Mpts an Speicher verwenden
  • Der Voreinstellungsschlüssel kann für Benutzereinstellungen oder werksseitige Standardeinstellungen angepasst werden
  • Sicherheitslöschmodus
  • Hardware-basierte Pass / Fail-Funktion mit hoher Geschwindigkeit
  • Großes 7-Zoll-TFT-LCD-Display mit 800 * 480 Auflösung

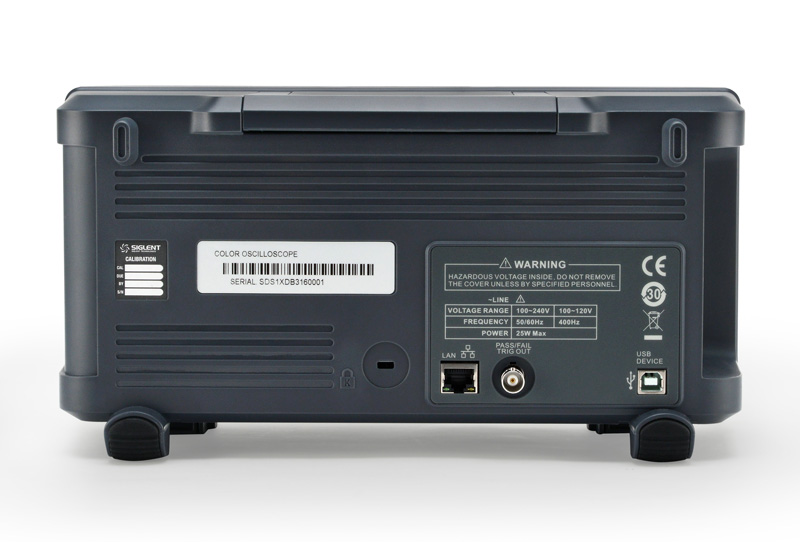

  • Mehrere Schnittstellentypen: USB-Host, USB-Gerät (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out
  • Unterstützt SCPI-Fernbedienungsbefehle
  • Mehrsprachige Anzeige und eingebettete Hilfe
  • Browsersteuerung / Onboard-Webseite für softwarefreies Monitoring
  • Bode-Plotting-Funktion steuert externen Generator (SIGLENT SDG- oder SAG-Generatoren)

Technische Daten



Modellübersicht Siglent SDS1202X-E Oszilloskop Klein
SDS1202X-E
Siglent SDS1104X-E Oszilloskop Klein
SDS1104X-E
Siglent SDS1204X-E Oszilloskop Klein
SDS1204X-E
Bandbreite 200 MHz 100 MHz 200 MHz
Abtastrate (max.) 1 GSa 1 GSa 1 GSa
Signalerfassungsrate 100000 wfms/s 100000 wfms/s 100000 wfms/s
Speichertiefe 14 MPts 14 MPts 14 MPts
Bildschirm 17,78 cm / 7 inch (800x480) 17,78 cm / 7 inch (800x480) 17,78 cm / 7 inch (800x480)
Kanäle 2 4 4
FFT Stützstellen 1 MPts 1 MPts 1 MPts
Funktionsgenerator
      •  Nein
  • kostenpflichtige Option
  • kostenpflichtige Option

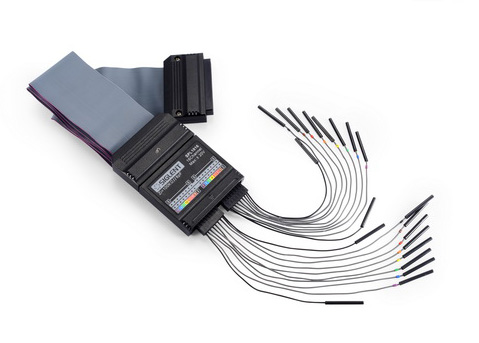

Logik Analysator
      •  Nein
  •  kostenpflichtige Option
  • kostenpflichtige Option
Serielle Dekoder
  •  Inkludiert
  •  Inkludiert
  •  Inkludiert
