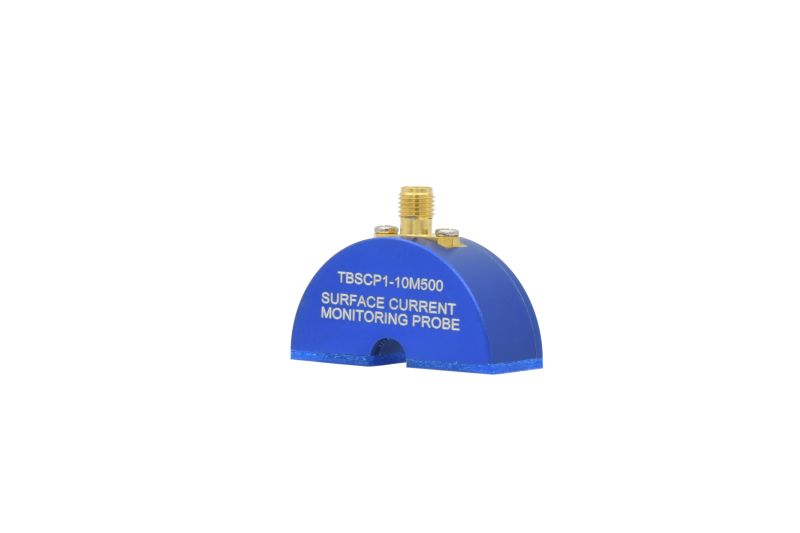

TekBox TBSCP1-10M500 RF Oberflächenstrom-Überwachungssonde

Produktinformationen "TekBox TBSCP1-10M500 RF Oberflächenstrom-Überwachungssonde"

TBSCP1-10M500 RF Oberflächenstrom Überwachung Sonde



Der TBSCP1-10M500 ist ein HF-Oberflächenstrom-Überwachungssensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverstärkern erweitert.

Die Sonde hat eine sehr flache Antwort von 10MHz bis 500 MHz und ist über den Frequenzbereich von 9 kHz bis 600 MHz charakterisiert. Der TBSCP1-10M500 ist für HF-Stromüberwachungsanwendungen, die HF-Ströme messen müssen, die auf Oberflächen wie PCB-Masseflächen oder Leiterbahnen fließen, Metallebenen oder -Drähte.

Die Grundfläche der HF-Stromüberwachungssonde beträgt 40 mm x 15 mm. Die Übertragungsimpedanz beträgt -5 dB Ohm mit einer typischen 3dB-Bandbreite von 10 MHz bis 500 MHz.

SPEZIFIKATIONEN



  •     Charakteristischer Frequenzbereich: 30 kHz bis 600 MHz
  •     Übertragungsimpedanz: -5 dB Ohm mit 3 dB Bandbreite von 10 MHz bis 500 MHz
  •     Unterdrückung des orthogonalen Feldes: typ. > 15 dB bis 100 MHz
  •     Grundfläche: 40 mm x 15 mm
  •     Stecker Typ: SMA weiblich
  •     Primärstrom (DC - 400 Hz): 150 A
  •     Maximaler Primärstrom (RF): 12 A
  •     Max. Kerntemperatur: 125 °C
